Borularda dirseklerin rolü nedir?
Boru hattındaki dirseğin işlevi yönü değiştirmektir. Açıya göre 15°, 30°, 45°, 90° vb. açılar mevcuttur.
Malzemesi paslanmaz çelik, karbon çelik ve alaşımlı çelik olarak sınıflandırılabilir. Dirsek ile flanş arasındaki bağlantı genellikle kaynak, düz kaynak veya alın kaynağı ile yapılır.

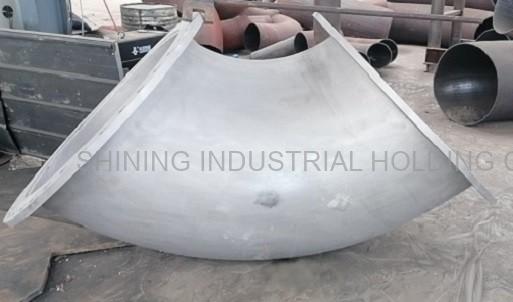

Flanşlı dirsek iyi bir sızdırmazlık performansına sahiptir ve sökülmesi kolaydır.

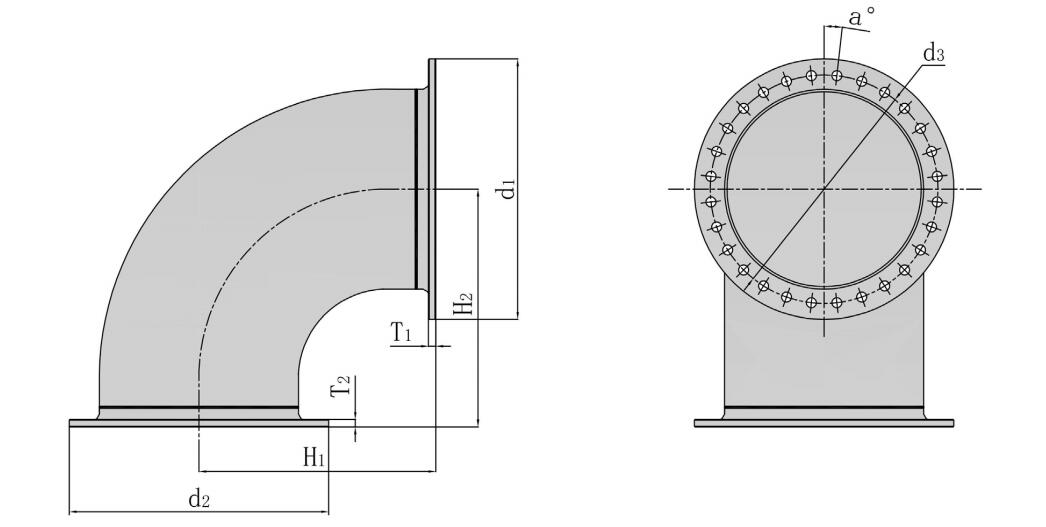

Flanşlı bükümlü No. | d1 | d2 | d3 | T1 | T2 | H1 | H2 | A |
mm | mm | mm | mm | mm | mm | mm | mm | |
90°-28-316 | 1060 | 1060 | 980 | 30 | 30 | 967.5 | 967.5 | 6,43° |
90°-36-316 | 1285 | 1285 | 1198 | 30 | 30 | 1024.0 | 1024.0 | 5° |
