Genel Bakış

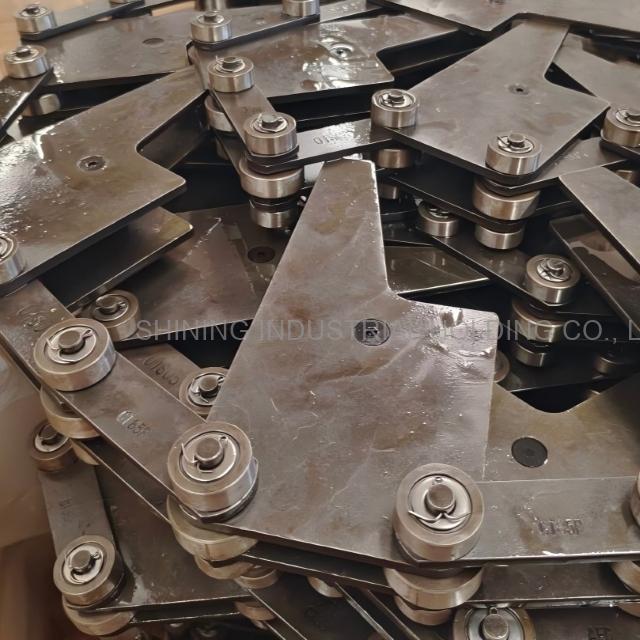

SHINING P85-3L Yükseltilmiş Levha Çelik Haddehane Zinciri, çelik fabrikalarının sıcak haddeleme üretim hatlarının zorlu malzeme taşıma talepleri için özel olarak tasarlanmış, ağır hizmet tipi mühendislik ürünü bir makaralı zincirdir. Sağlam alaşımlı çelik yapısıyla öne çıkar.85 mm adım aralığıHassas bir şekilde entegre edilmiş yükseltilmiş iç/dış plakalar (her 3 bağlantı aralığında sabit olarak monte edilmiştir) sayesinde, bu zincir, sıcak haddelenmiş kütüklerin, çubukların ve küçük kesitli profillerin yönlü taşınması için tavizsiz stabilite, kaymaz konumlandırma ve aşınma direnci sağlamak üzere tasarlanmıştır. Garantili ortalama çekme dayanımına sahiptir.100kNUltra hassas boyut kontrolü sayesinde, çelik üretiminin yüksek sıcaklık ve aşınmaya maruz kalan endüstriyel ortamlarında güvenilir ve sıkışmasız çalışma sağlar ve sıcak haddeleme hattı malzeme akışının sorunsuz bir şekilde gerçekleşmesi için kritik bir bileşen görevi görür.

Özellikler

1. Hassas Yükseltilmiş Plaka Tasarımı

Özel olarak tasarlanmış, çift taraflı yükseltilmiş iç/dış plakalar (Tip A/B), taşıma sırasında sıcak haddelenmiş iş parçalarının kaymasını ve düşmesini önleyen koruyucu bir devrilme önleyici bariyer oluşturur; bu, çelik kütüklerin ve profillerin soğutma yatağına ve laminer soğutma hattına doğru yönlü taşınması için gerekli bir tasarımdır. Tüm plaka kenarları, yapısal bütünlük sağlamak ve iş parçasının çizilmesini önlemek için yuvarlak köşe bitirme özelliğine (R2/R3/R5/R15) sahiptir.

2. Yüksek Mukavemetli Alaşımlı Çelik Yapı

Yan çubuklar, yükseltilmiş plakalar ve pimler de dahil olmak üzere temel bileşenler, hassas ısıl işlemle özel sertlik dereceleri sağlayan birinci sınıf alaşımlı çelikten üretilmiştir. Bu, ağır yükler için yapısal sağlamlık ve aşındırıcı çelik fabrikası koşullarında uzun hizmet ömrü için yüzey aşınma direnci arasında mükemmel bir denge sağlar.

3. Üstün Operasyonel Performans

Sıkı üretim toleransları, zincir uzunluğu doğruluğunu kontrol eder.+0.25/0%Hassas işlenmiş menteşeler, sıfır sıkışma ile sorunsuz ve esnek dönüş sağlar; bu da yüksek verimli çelik fabrikası üretim hatlarında sürekli ve kesintisiz çalışma için kritik öneme sahiptir. Entegre iç/dış bağlantı yastık blokları, iş parçası yüklenmesinden kaynaklanan darbeyi emer, bileşen deformasyonunu azaltır ve zincirin ömrünü uzatır.

4. Optimize Edilmiş Isı ve Korozyon Koruması

Aşınmaya karşı kritik öneme sahip bileşenlere (makara, burç, pim) uygulanan karbonlama ve yüksek frekanslı su verme işlemleri, yüksek sıcaklık oksidasyonuna ve sıcak çelik iş parçalarından (400-800℃) kaynaklanan aşınmaya karşı dirençli, sert ve yoğun bir yüzey tabakası oluşturur. Zincirin tamamı, tozlu ve nemli çelik fabrikası atölyelerinde güvenilir depolama ve çalışma için iyice temizlenir, yağlanır ve korozyona karşı korunur.

5. Kolay Kurulum ve Bakım

Yüksek mukavemetli önceden monte edilmiş10.9 kalite M8 havşa başlı altıgen vidalarSS304 paslanmaz çelik pimler/düz rondelalar ve yükseltilmiş plakalar için cıvatalı bağlantı tasarımına sahip olan zincir, sahada hızlı sökme, değiştirme ve bakım imkanı sağlar. Standartlaştırılmış arayüz boyutları, mevcut çelik fabrikası konveyör sistemleri ve dişli çarklarıyla sorunsuz entegrasyon sağlar.

Başlıca Uygulamalar

Bu zincir, çelik fabrikalarının sıcak haddeleme üretim hatlarında malzeme taşıma için özel olarak tasarlanmış bir çözümdür; bu hatlarda sıcak iş parçalarının istikrarlı ve kaymaz bir şekilde taşınması son derece önemlidir:

• Sıcak Haddeleme Laminer Soğutma HattıSıcak haddelenmiş çubukların, profillerin ve küçük kare kütüklerin soğutma istasyonlarına yönlü taşınması için idealdir ve soğutma işlemi sırasında iş parçasının yerinden oynamasını önler.

• Soğutma Yatağı Besleme Taşıma SistemiSıcak haddelenmiş iş parçalarını soğutma yatağına sorunsuz bir şekilde aktarmak için hassas bir şekilde konumlandırır, böylece homojen soğutma sağlanır ve üretim hataları azaltılır.

• Sıcak Haddehane Çıkış Geçiş Taşıma Sistemi: Haddehane ile sonraki işleme ekipmanları arasında kritik bir aktarım zinciri görevi görerek, sıcak haddeleme hattında sürekli malzeme akışını sağlar.

• Çelik Fabrikası Orta Boy Kütük Taşıma SistemiYüksekliği artırılmış levha tasarımı, çeşitli kütük özelliklerine uyum sağlayarak, sıcak haddeleme atölyesinde küçük ila orta boyutlu kare/dikdörtgen kütüklerin (ağır olmayan levhalar) taşınması için uygundur.

Çelik Fabrikalarında Sıcak Haddeleme İçin Neden SHINING P85-3L?

Standart konveyör zincirleri temel malzeme taşıma yetenekleri sunarken, SHINING P85-3L, uygulamaya özel mühendisliği sayesinde çelik fabrikası sıcak haddeleme hatları için üstün bir tercihtir:

• İş Parçasına Özel Yuvarlanma Önleyici Tasarım: Her 3 bağlantıda bir yükseltilmiş plaka konfigürasyonu, sıcak haddelenmiş çelik iş parçalarının boyutlarına ve ağırlığına göre uyarlanmıştır ve standart zincir taşıma sistemlerinde sık karşılaşılan iş parçası düşmesi/kayması sorununu ortadan kaldırır.

• Sıcaklığa Dayanıklı Malzeme MühendisliğiIsıl işlem ve alaşımlı çelik seçimi, sıcak haddeleme hatlarının 400-800℃ çalışma sıcaklığına göre optimize edilerek, genel endüstriyel zincirlerin bir sınırlaması olan yüksek sıcaklıkta yumuşama veya oksidasyondan kaynaklanan erken arızaların önüne geçilir.

• Üretime Hazır SağlamlıkÇelik fabrikası işlemlerinin ağır yüklerine, tozuna ve mekanik darbelerine dayanacak şekilde tasarlanmıştır; sıcak çelik taşımasının benzersiz aşındırıcı ve şok yüklerini karşılamak için yastık blokları ve güçlendirilmiş bağlantılara sahiptir.

• Yüksek Verimlilik için HassasiyetYüksek boyut hassasiyeti ve sorunsuz çalışma, modern çelik fabrikalarının yüksek hızlı, sürekli üretim taleplerine uyum sağlayarak plansız duruş sürelerini azaltır ve üretim verimliliğini artırır.

Teknik Özellikler

• Model: Entegre Yükseltilmiş Plakalı P85-3L

• Zincir Adımı: 85 mm

• Ortalama Çekme Mukavemeti: 100 kN (Garantili)

• Ek/StilYükseltilmiş iç plaka + Yükseltilmiş dış plaka

• YapılandırmaTek telli, ağır hizmet tipi, çift taraflı yükseltilmiş plakalı bağlantı

• Yükselmiş Levha AralığıHer 3 zincir halkasına bir adet yükseltilmiş plaka takımı takılmıştır.

• UyumlulukÇelik fabrikası endüstri standardı konveyör ve dişli çark arayüz boyutlarına göre tasarlanmıştır.

Ana Bileşen Özellikleri

• Kenar Çubuğu Malzemesi:Yüksek Mukavemetli Alaşımlı Çelik, Olağanüstü Sağlamlık ve Darbe Direnci İçin Sertleştirilmiş ve Kumlama İşlemine Tabi Tutulmuştur.

• Kenar Çubuğu Kalınlığı:6 mm

• Kenar Çubuğu Yüksekliği:30 mm

• Kenar Çubuğu İç Genişliği:15 mm

• İğne Çapı ve İşlemi:12 mm, Yüksek Mukavemetli Alaşımlı Çelik, Yüzey Sertleştirme Teknolojisi ile Yüksek Yüzey Sertliği ve Çekirdek Tokluğu Arasında Optimum Dengeyi Sağlar

• Burç:Üstün aşınma ömrü sağlayan, derinlemesine sertleştirme işlemine tabi tutulmuş alaşımlı çelik.

• Silindir İç Çapı ve İşlemi:40 mm, Hassas Karbürleme İşlemi Görmüş, Yüksek Sıcaklıkta Aşınmaya Karşı Dayanıklı Alaşımlı Çelik.

• Dıştan Takmalı Silindir Çapı ve İşlemi:31 mm, Hassas Karbürleme İşlemi Görmüş, Yüksek Sıcaklıkta Aşınmaya Karşı Dayanıklı Alaşımlı Çelik.

• Ek Parça (Yükseltilmiş Plaka):Yükseklik: 244,9 mm, Entegre Yükseltilmiş Kılavuz Plakalar, Yüksek Mukavemetli Alaşımlı Çelikten Üretilmiştir, Yuvarlanmayı Önleme ve Hassas Konumlandırma Yeteneği Sağlar.

Servis ve Destek

SHINING, özel uygulama analizinden ve zincir spesifikasyon optimizasyonundan yerinde kurulum rehberliğine ve satış sonrası bakıma kadar çelik fabrikası konveyör zincir çözümleri için tam döngü mühendislik ve teknik destek sunmaktadır. Metalurji sektöründeki uzmanlarımız, zincir performansını, kullanım ömrünü ve operasyonel yatırım getirisini en üst düzeye çıkarmak için çelik fabrikası operatörleriyle yakın işbirliği içinde çalışarak zincir konfigürasyonlarını belirli sıcak haddeleme hattı düzenlerine, iş parçası özelliklerine ve üretim verimliliğine göre uyarlamaktadır.
