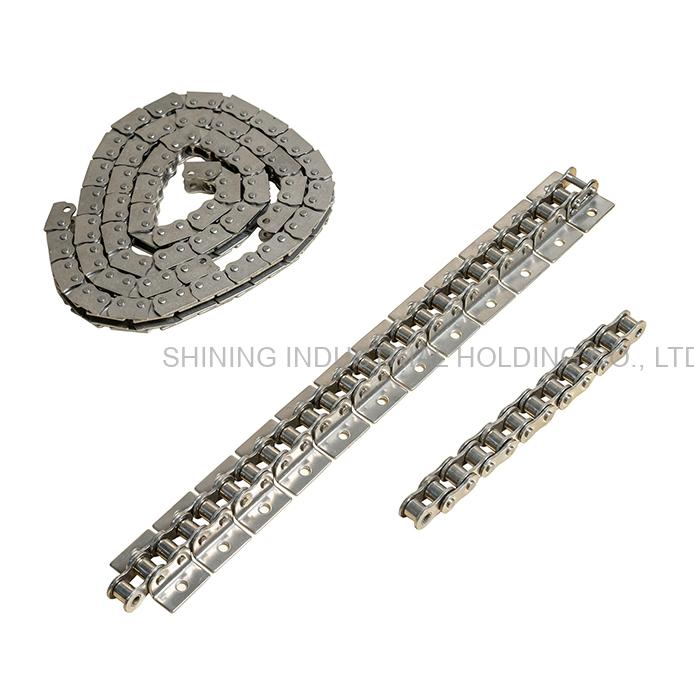

Choisir la mauvaisechaîne à rouleauxChoisir un système inadapté à votre machine est une erreur coûteuse, entraînant une usure prématurée, des arrêts de production imprévus et des frais de remplacement répétés. En revanche, un choix judicieux garantit le bon fonctionnement de votre équipement pendant des années, avec un minimum d'intervention.

Que vous construisiez une nouvelle machine, remplaciez une chaîne usée ou modernisiez un système d'entraînement existant, ce guide vous offre un cadre complet et pratique pour choisir une chaîne adaptée.chaîne à rouleauxVous apprendrez quelles données collecter, comment effectuer des calculs de base, quels matériaux conviennent à différents environnements et comment éviter les pièges courants, sans avoir à vous perdre dans un jargon trop technique.

Chapitre 1 : Pourquoi le choix d'une chaîne à rouleaux est une décision d'ingénierie cruciale

UNchaîne à rouleauxCela peut paraître un composant simple, mais les conséquences d'un mauvais choix se répercutent sur l'ensemble de vos opérations.

Le mode de défaillance le plus fréquent est l'allongement par usure, souvent appelé « allongement de la chaîne », bien que la chaîne ne s'allonge pas réellement. À mesure que les axes et les bagues s'usent, le jeu augmente, ce qui allonge la chaîne. Choisir une chaîne sans tenir compte des conditions d'utilisation comporte également les risques suivants :

• Rupture catastrophique lorsque la résistance à la traction est dépassée

• Usure accélérée des pignons due à un pas inadapté ou à un mauvais alignement

• Bruit, vibrations et perte de puissance dus à une tension ou un angle d'enroulement incorrects

• Défaillance liée à la corrosion en milieu humide ou chimique

Le processus de sélection prend en compte plusieurs facteurs : capacité de charge, vitesse, conditions environnementales, accessibilité pour la maintenance et budget. Ce guide vous présente chaque facteur de manière logique.

Chapitre 2 : Informations à recueillir avant de choisir une chaîne à rouleaux

Avant d'ouvrir un catalogue ou de consulter un fabricant, veuillez compléter cette liste de vérification. Les informations recueillies ici détermineront toutes vos décisions ultérieures.

Avec ces données en main, vous êtes prêt à passer aux méthodes de sélection.

Chapitre 3 : Les deux principales approches du choix d’une chaîne à rouleaux

Méthode A : Sélection basée sur la puissance (pour les applications d'entraînement)

Utilisez cette méthode lorsque vous connaissez la puissance du moteur. Elle s'applique à la plupart des systèmes de transmission de puissance : pompes, compresseurs, réducteurs, ventilateurs et entraînements de machines en général.

Processus étape par étape :

1. Identifier la puissance à transmettre – Noter la puissance nominale du moteur en kW ou en chevaux.

2. Appliquer un facteur de service (Ks) – Multiplier la puissance réelle par Ks pour obtenirpouvoir de conceptionCela compense les fluctuations de charge, les chocs et la fréquence de démarrage.

3. Déterminer la vitesse du petit pignon – Généralement, l'arbre qui tourne le plus vite.

4. Localisez la chaîne provisoire – À l’aide d’un tableau de puissance nominale, trouvez la taille de chaîne où la puissance nominale croise la vitesse du petit pignon.

5. Sélectionnez le nombre de dents du pignon : minimum 17 dents pour un fonctionnement fluide à des vitesses modérées ; 21 dents et plus pour les applications à grande vitesse afin de minimiser les vibrations.

6. Vérifiez auprès du fabricant – Assurez-vous que la chaîne sélectionnée respecte ou dépasse la puissance nominale.

Guide du facteur de service (Ks) – Choisissez la colonne appropriée

Puissance nominale = Puissance réelle × Facteur de service
Pour les chaînes à plusieurs brins, les puissances nominales sont multipliées. Pour les chaînes duplex (deux brins), multipliez par environ 1,7 ; pour les chaînes triplex (trois brins), multipliez par environ 2,5.

Méthode B : Sélection basée sur la charge (pour les convoyeurs et les applications à basse vitesse)

Utilisez cette méthode lorsque la vitesse de la chaîne est faible (généralement inférieure à environ 160 pi/min ou 0,8 m/s) et que la charge principale provient de la tension et non de la puissance.

1. Calculer la tension totale de la chaîne – Somme de : poids de la chaîne, poids du matériau transporté, forces de frottement et composantes d'inclinaison/de déclinaison.

2. Appliquer un facteur de sécurité – Pour la plupart des convoyeurs industriels, un facteur de sécurité compris entre 5:1 et 8:1 (résistance à la rupture par rapport à la charge de travail) est la norme.

3. Sélectionnez une chaîne provisoire – Choisissez une chaîne dont la charge admissible maximale est supérieure à la tension de travail calculée.

4. Vérifier la charge des rouleaux – Pour les applications où les rouleaux supportent directement des charges importantes, vérifier que le diamètre et le matériau du rouleau peuvent résister aux pressions de surface.

5. Finaliser en fonction de la durée de vie – Dans les environnements abrasifs ou difficiles, l’usure (et non la casse) est le facteur limitant.

Chapitre 4 : Comprendre le pas et les dimensions de la chaîne

La hauteur est la dimension la plus critique de toutechaîne à rouleaux: la distance entre les centres de deux broches adjacentes. Toutes les autres dimensions (diamètre du rouleau, largeur intérieure, épaisseur de la plaque) sont calculées à partir du pas.

Comment identifier une chaîne inconnue :Utilisez un pied à coulisse pour mesurer trois dimensions : le pas, le diamètre des rouleaux et la largeur intérieure entre les plaques internes. La numérotation ANSI indique le pas en huitièmes de pouce ; par exemple, n° 40 signifie un pas de 4/8″ = 1/2″.

ANSI contre ISO :Même avec un pas identique (par exemple, maillon n° 40 à 12,70 mm contre ISO 08B à 12,70 mm), les chaînes de normes différentes ne sont pas interchangeables. Le diamètre et la largeur intérieure des rouleaux diffèrent, ce qui influe sur l’engrènement de la chaîne avec le pignon. Il est impératif d’utiliser une chaîne et un pignon de même norme.

Chapitre 5 : Simple, duplex ou triplex – De combien de brins avez-vous besoin ?

Le facteur de brin pour deux brins est d'environ 1,7 ; pour trois brins, d'environ 2,5. Cependant, la répartition de la charge entre les brins n'est jamais parfaitement uniforme, de sorte que la capacité de puissance réelle est légèrement inférieure au multiplicateur théorique.

Important:Les chaînes duplex nécessitent des pignons duplex (à double brin). Il est impossible d'utiliser une chaîne duplex avec des pignons à simple brin.

Chapitre 6 : Adaptation à votre environnement : quand la chaîne standard ne suffit pas

Acier au carbone standardchaîne à rouleauxIl fonctionne correctement dans des conditions propres, sèches et à température contrôlée. En dehors de ces conditions, le choix du matériau devient le facteur prépondérant de sa durée de vie.

Pour les environnements extrêmement abrasifs, privilégiez les chaînes à traitement de surface spécial. Les revêtements en nickel appliqués chimiquement allient résistance à l'usure et protection contre la corrosion.

Chapitre 7 : Liens de connexion et liens décalés – Ce que vous devez savoir

Les maillons décalés (aussi appelés maillons demi-manivelle ou maillons de biellette) servent à obtenir un nombre impair de pas. Dans la mesure du possible, concevez votre entraxe de manière à utiliser un nombre pair de pas, en éliminant complètement les maillons décalés.

Chapitre 8 : Mesure de l’allongement dû à l’usure – Quand remplacer votre chaîne

Le terme « allongement de la chaîne » est impropre. Les chaînes ne s'allongent pas réellement ; l'usure au niveau de l'interface axe-bague augmente le jeu interne, ce qui allonge la chaîne.

Seuil de remplacement :

Comment mesurer :Sous une légère tension pour éliminer le mou, mesurez sur un nombre connu de longueurs (au moins six longueurs) à l'aide d'un ruban ou d'un pied à coulisse en acier.
Allongement (%) = (Longueur mesurée – Longueur théorique) ÷ Longueur théorique × 100
Si votre chaîne atteint le seuil de remplacement, changez-la immédiatement. Continuer à utiliser une chaîne excessivement usée endommagera vos pignons, augmentant considérablement le coût de remplacement.

Chapitre 9 : Directives d'installation et de tension

Même les mieux sélectionnéschaîne à rouleauxSes performances seront réduites en cas d'installation incorrecte.

Liste de vérification avant installation :

• Vérifiez que les arbres sont parallèles et que les pignons sont alignés dans le même plan.

• Précision d'alignement : environ 0,050″ par pied (environ 0,25°) pour la plupart des entraînements monobrins

• Vérifiez que les pignons ne présentent ni bavures, ni entailles, ni dents endommagées.

• Assurez-vous que la chaîne s'engage en permanence avec au moins trois dents du pignon.

Directives relatives à la tension :En règle générale, la chaîne doit fléchir d'environ 1/120e de la distance centrale lorsqu'une pression modérée est appliquée sur le brin lâche.

Essai :Avant de faire fonctionner la transmission à pleine vitesse, faites-la tourner à basse vitesse pour vérifier le bon ajustement, le jeu adéquat de la chaîne, la lubrification suffisante et l'absence d'interférence avec le carter de chaîne.

Chapitre 10 : Choisir un fabricant de chaînes à rouleaux – Ce que SHINING vous propose

Une fois que vous avez déterminé les spécifications techniques (pas, nombre de brins, matériau et exigences environnementales), la dernière étape consiste à choisir un fabricant de confiance.

BRILLANTapporte plus de 20 ans d'expérience dans le domaine de l'ingénierie de précisionchaîne à rouleauxL'entreprise dispose d'une usine de 36 000 m² et d'une capacité de production annuelle supérieure à 15 000 tonnes. Elle dessert plus de 40 pays et opère dans divers secteurs d'activité, notamment le ciment, les mines, la sidérurgie, l'automobile, la construction, l'énergie, le traitement des eaux usées, le sucre et l'huile de palme, le bois d'œuvre et sa transformation, la pâte à papier et la minoterie.

Pourquoi choisir SHINING pour votrechaîne à rouleauxbesoins?

• Expertise des équipementiers selon les normes internationales– Les chaînes à rouleaux SHINING sont conçues selon des spécifications conformes aux normes les plus exigeantes, offrant une réduction des coûts d'environ 20 % sans compromettre la qualité.

• Assurance qualité– Processus certifiés ISO avec traçabilité complète des matériaux et test de charge à 100 % sur chaque chaîne produite.

• résilience de la chaîne d'approvisionnement– Implantée dans le delta du Yangtsé, SHINING garantit des délais de réponse en matières premières inférieurs à 72 heures.

• Maîtrise de l'ingénierie intersectorielle– Des ingénieurs possédant plus de 20 ans d'expérience dans les secteurs minier, cimentier et sidérurgique résolvent les problèmes de défaillance en conditions extrêmes.

• Services personnalisés– Pour les exigences non standard, SHINING accepte les dessins ou les échantillons du client, soumet des propositions pour approbation et fabrique en conséquence.

Conformément à la norme ANSI/ISOchaînes à rouleauxPour des conceptions spécifiques à chaque application, SHINING offre la fiabilité, l'adéquation technique et le soutien technique dont vos machines ont besoin.
